靜壓式

液位測量

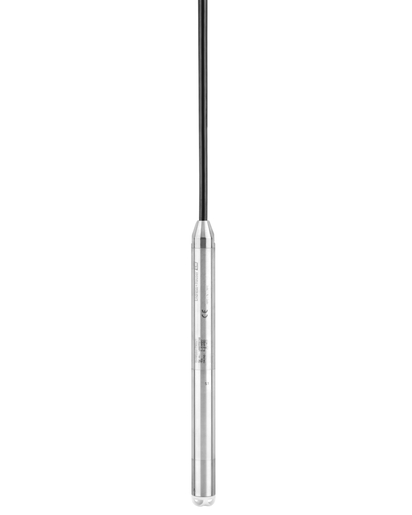

Waterpilot FMX21

采用陶瓷測量元件和HART協議的液位傳感器，堅固可靠

Waterpilot FMX21 變送器采用無油電容式陶瓷測量元件，用于過程工業和環保行業中的靜壓液位測量。帶HART輸出，測量范圍可自由調節，自動密度補償功能，提升液位測量精度。經認證可用于飲用水測量，提供內置式溫度測量功能。同時提供適用于廢水和污泥測量的應用版本。

產品規格參數

測量精度

0.2%

0.1%（可選）

過程溫度

-10...70°C

(14...158°F)

直徑29 mm (1.14")： 0...50°C

(32...122°F)

壓力測量范圍

100 mbar...20 bar

(1.5 psi...300 psi)

主要接液部件

直徑22 mm和42 mm：密封圈，316L，陶瓷

直徑29 mm：密封圈、PPS、聚烯烴、陶瓷

延長電纜：PE、PUR、FEP

最大測量距離

200 m H2O

(656 ft H2O)

傳感器

100mbar...20bar

(1.5psi...300psi)

優勢

具備強抗過載能力的高純度陶瓷傳感器（99.9% Al2O3)

4...20 mA 疊加 HART 6.0 輸出

自動密度補償功能，提升測量精度

內置 Pt100 溫度傳感器（可選），同時進行液位和溫度測量

多種類型的附件提供整套測量點解決方案

全密閉電子部件和雙重過濾壓力補償系統使得傳感器免受氣候影響

22 mm（0.87“）小外徑版本適合于飲用水應用，以及抽水井和深井等小管徑測量場合

應用領域

三種不同版本分別用于飲用水，廢水和污水，鹽水。

過程連接：懸掛固定夾，電纜接頭

溫度：-10...+ 70°C（14...158°F）

測量范圍：0...20 bar / 200m H2O (0...300 psi / 600ft H2O)

精度：±0.2%，鉑金型：±0.1%

國際防爆認證，船級認證，飲用水認證

特征和規格

壓力

連續液位測量

測量原理

靜壓

特點

一體式探頭，帶陶瓷傳感器，用于靜壓液位測量，

22 mm直徑：通用應用，純水

42 mm直徑：污水應用

29 mm直徑：鹽水應用

供電電壓

10.5 ...35V DC

參考測量精度

0.2%

0.1%（可選）

長期穩定性

0.1% URL /年
